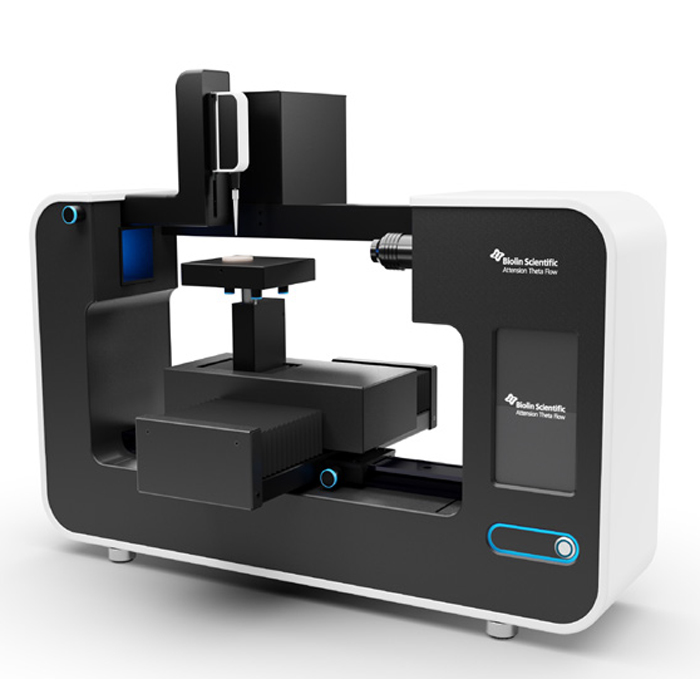

상 품 명 : Theta Flex 3D Topography
제 조 사 : Biolin Scientific (스웨덴)
SNS상품홍보 :
견적자료 요청하기
구매사이트로 이동하기
브로셔 다운로드
상품설명









Theta Topography는 표면 거칠기의 영향을 접촉각 결과로 분리 할 수있는 혁신적인 시스템입니다.

결과적으로 연구 및 품질 관리 목적으로 거칠기 보정 된 접촉각을 서로 비교할 수 있습니다.









 특징과 장점


  • 동일한 위치에서 접촉각과 표면 거칠기를 정확하게 정의하고 표면 화학 및 지형 데이터를 자동화 된 소프트웨어 계산과 결합 할 수있는 통합 방법 .
  • 전문가가 샘플을 실행할 필요가없는 빠른 표면 특성 분석 방법을 제공 합니다.
  • 다양한 거칠기 측정 : 2D 및 3D 특성화.





응용 프로그램


습윤 및 접착 특성을 최적화하는 데 사용되는 많은 표면 개질 및 코팅 기술은 표면 화학 및 거칠기에 모두 영향을줍니다. 이 두 가지 요소를 분리하여 습윤에 영향을 미치는 메커니즘을 이해하면 제품 개발 프로세스 및 품질 관리에 유용한 도구가 될 수 있습니다. 접촉각의 거칠기 보정은 거친 표면의 기본 표면 자유 에너지 계산을 가능하게합니다. Theta Topography는 많은 응용 분야 및 프로세스와 관련된 미세 조도를 연구하는 데 사용할 수 있습니다.

예를 들면 다음과 같습니다.





  • 코팅 및 표면 개질
  • 종이와 보드의 젖음성
  • 임플란트의 생체 적합성
  • 건축 및 건축 자재





제품 세부 정보





습윤성은 일반적으로 이상적인 표면에서 잘 알려진 영 방정식으로 정의 할 수있는 접촉각 측정에 의해 연구됩니다. 표면 자유 에너지 이론은 영 접촉각이 계산에 사용된다는 가정을 기반으로합니다. 따라서, 표면은 화학적으로 균일하고 지형적으로 평활 한 것으로 가정된다. 그러나 실제 표면의 경우에는 그렇지 않습니다. 표면 거칠기는 기존의 습윤 거동과 접착력에 영향을 준다는 것이 잘 확립되어 있습니다. 이론 노트 7에서 자세한 내용을 참조하십시오 .
















Theta Topography를 사용하면 잘 알려진 Wenzel 이론에 따라 거친 접촉면에 대한 측정뿐만 아니라

Young contact angle 및 surface free energy 측정을 정의 할 수 있습니다.

거칠기 보정 접촉각을 통해 표면의 젖음성에 대한 거칠기와 화학 작용의 영향을 개별적으로 이해할 수 있습니다.

고정밀 전동 XYZ 샘플 스테이지를 사용하여 동일한 위치에서 두 측정을 수행하고 전체 표면을 매핑하여 균질성과 청결도를 확인할 수 있습니다.

Theta Topography를 사용하면 다음을 얻을 수 있습니다.





– Θc, 거칠기 보정 접촉각

– 3D 및 2D 지형 매개 변수 및 시각화





  • 3D 거칠기 이미지 및 매개 변수 : Sdr, Sa 및 Sq
  • 2D 거칠기 이미지 및 매개 변수 : Ra, Rq, Rp, Rv, Rz 및 R10z





Theta Topography는 표면 거칠기의 영향을 접촉각 결과로 분리 할 수있는 혁신적인 시스템입니다.

결과적으로 연구 및 품질 관리 목적으로 거칠기 보정 된 접촉각을 서로 비교할 수 있습니다.









 Attension Topography로 측정 한 종이 샘플의 광학 이미지 (왼쪽), 2D 표현 (중간) 및 3D 표현 (오른쪽).
