상 품 명 : Brewster Angle Microscope (BAM)
제 조 사 : Biolin Scientific (스웨덴)
SNS상품홍보 :
견적자료 요청하기
구매사이트로 이동하기
브로셔 다운로드
상품설명














MicroBAM (Brewster Angle Microscope)을 사용하면 일반적으로 Langmuir Trough의 공기-물 계면에서 단일 층을 시각화 할 수 있습니다.


















MicroBAM | Characterization of thin films| KSV NIMA















계면 활성제 분자의 존재하에 수면의 굴절률의 변화를 검출함으로써, MicroBAM은 랭 뮤어 층을 .

방해 할 수 있는 형광 염료와 같은 외부 물질의 필요없이 균질성, 상 거동 및 필름 형태에 대한 정보를

제공한다.

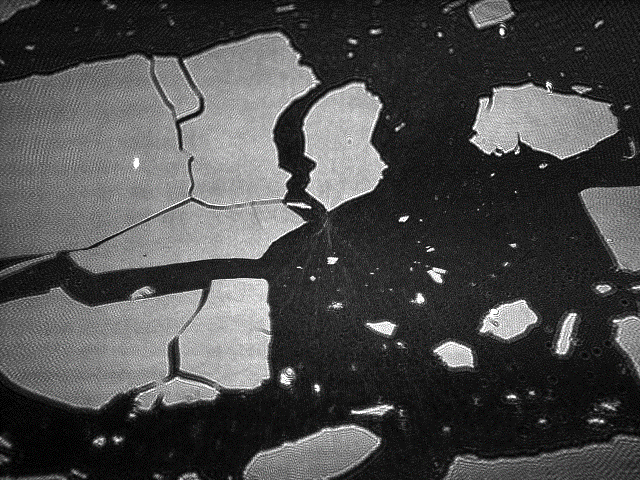

pic1 microbam.png







응용 프로그램 개요

MicroBAM은 예를 들어 패킹 밀도의 함수로서 공기-물 계면에서 랭 뮤어 단일 층 또는 흡착 필름의

시각화를 가능하게한다.





사전 증착 Langmuir-Blodgett 레이어 품질 검사



단층 / 필름 균일 성. KSV NIMA L & LB Trough와 함께 사용하면 알려진 표면 압력에서 압축 / 팽창 중에

관찰 할 수 있습니다. 증착 이전에 단층의 균질성을 확인하면 연구 속도가 상당히 빨라집니다.

증착 파라미터 최적화 고품질 LB 코팅의 경우 압축 속도, 대기 시간, 온도 및 하위 위상 함량과 같은

측정 매개 변수를 최적화해야합니다.

MicroBAM을 사용하면 이러한 매개 변수의 효과를 쉽게 연구하고 최적의 조건을 선택할 수 있습니다.






















Langmuir 층 구조 및 행동 연구



단층 / 필름 동작. 상 변화, 상 분리, 도메인 크기, 모양 및 패킹을 관찰 할 수 있습니다.

표면 반응 모니터링. 예를 들어, 광화학 반응, 중합 반응 및 효소 동역학을 실시간으로 추적 할 수 있습니다.

표면 활성 물질의 모니터링 및 탐지. 예를 들어 단백질 흡착 및 나노 입자 부유.





특징과 장점



필름 균일 성과 도메인 크기 연구를위한 우수한 해상도 (12 µm) 및 넓은 시야.

단일 레이어의 정지 이미지를 캡처하고 저장합니다.

시간이나 표면 압력에 따라 자동으로 사진을 찍도록 설정할 수 있습니다.

컴팩트 한 디자인, 작은 설치 공간.

간단하고 직관적 인 조작.

대부분의 Langmuir 트로프 및 Langmuir-Blodgett 트로프와 호환됩니다.

증착 전에 일상적인 LB 필름 균일도 검사에 최적입니다.

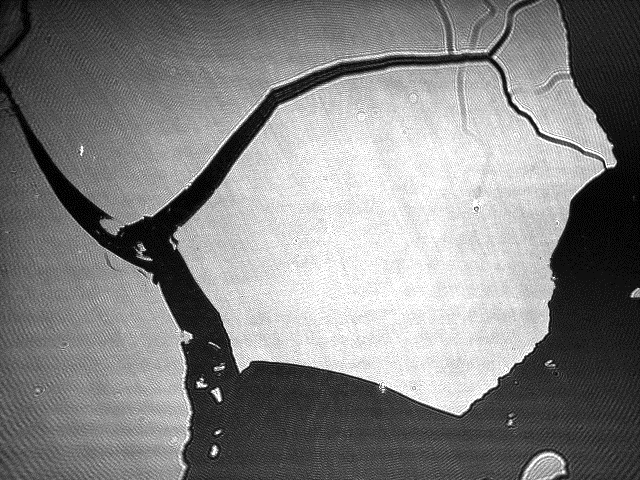

pic 2 microbam.png





KSV NIMA MicroBAM은 공기-물 인터페이스에서 단분자층의 비 침습적 이미징을위한 사용하기 쉬운

기기입니다. 우수한 이미지 품질과 측면 해상도는 형태 학적 필름 매개 변수 (예 : 압축 필름 균일 성,

도메인 크기, 모양 및 패킹)를 시각화하는 데 이상적인 도구입니다.

필름 구조의 실시간 관찰 및 기록을 통해 동적 활동을 캡처 할 수 있습니다.





KSV NIMA MicroBAM은 대부분의 KSV NIMA Langmuir 및 pic 3 microbam.png Langmuir-Blodgett

Troughs와 함께 사용하여 시간 또는 표면 압력의 함수로 실시간 이미지 측정을 제공 할 수 있습니다.

KSV NIMA MicroBAM은 USB를 통해 컴퓨터에 직접 연결되므로 설치 및 사용이 매우 쉽습니다.

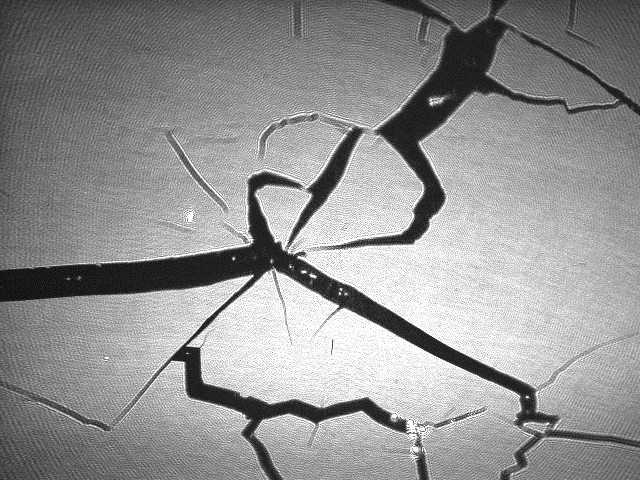

pic 3 microbam.png



























Technical Specifications















KSV NIMA MicroBAM

Measurement

Angle-of-incidence range (°)

53, fixed

Light source power (mW)

50

Light source wavelength (nm)

659

Image resolution (µm)

12 (horizontal image direction, center)1

Field of view (µm)

3600×4000

Polarizer

Integrated (p-polarisation of the incident beam)

Analyzer

Integrated

Camera

Type

USB

Resolution (px)

640×480

Framerate (fps)

30

Adjustable exposure time and gain

Image processing

Image resizing


Contrast enhancement

Profile

Image filtering

Particle size determination

Hardware

Instrument dimensions (L×W×H, cm)

22×27.7×40.2

Measuring head dimensions (L×W×H, cm)

5.7×16.2×7.2

Power supply (V, Hz)

100-240, 50/60

Weight (kg)

10

Compatibility with L & LB Troughs

Medium

Large

High Compression

Alternate
