광학 분광법과 QCM-D를 결합하십시오. Nanoplasmonic Spectroscopy (NPS) 및 Quartz Crystal Microbalance with Dissipation monitoring (QCM-D)을 통한 동시 실시간 측정.





주요 특징들:



- 동일한 표면에서 동시에 동일한 시료에 대한 건조 질량 (굴절률), 습식 (음향) 질량 및 점탄성의

  실시간 변화를 얻습니다.

- Insplorion의 Nanoplasmonic Spectroscopy (NPS)와 Q-Sense의 Quartz Crystal Microbalance with

  Dissipation Monitoring (QCM-D)을 사용하여 동일한 실험 조건에서 동시에 측정합니다.

- 사용하기 매우 쉽습니다.

















acoulyte_qsense-1024x576ny

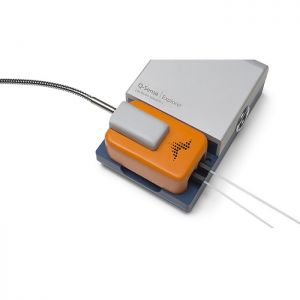

Insplorion Acoulyte는 Q-Sense 윈도우 모듈이 장착 된 Q-Sense Explorer (E1) 및 분석기 (E4) 기기에 직접 장착됩니다. Insplorion Acoulyte 센서는 NPS 구조의 Q 센서입니다.





NPS 와 QCM-D 보완성


Measures

          Sensing depth

NPS

       Dry mass

                  < 30 nm

QCM-D

       Wet mass

                   > 300 nm

Acoulyte

 Dry and Wet mass

             Enables depth profiling













Insplorion’s NPS Technology

나노 플라즈몬 분광법 (NPS)에서, 나노 구조화 된 센서의 국소화 된 표면 플라즈몬 공명 (LSPR)은 센서 표면에 가까운 (<30 nm) 굴절률의 미세한 변화 (광학 / 건조 질량과 관련)를 프로브하는데 사용된다. 이를 통해 센서 / 샘플 인터페이스에서 발생하는 프로세스를 매우 민감하게 감지 할 수 있습니다.


Q-Sense QCM-D Technology

Quartz crystal microbalance with dissipation monitoring (QCM-D) 기능이있는 쿼츠 크리스털 마이크로 밸런스는 진동 쿼츠 디스크를 사용하여 디스크 표면에서 박막의 질량 및 점탄성을 측정합니다. 센서에 박막을 부착하면 진동의 공진 주파수가 감소합니다. 소산을 측정함으로써, 흡착 된 필름이 강성인지 점탄성인지 (소프트)를 결정할 수있다.



Sensor Architecture

각 Acoulyte 센서는 Q 전극으로 구성되어 있으며, 여기서 상단 전극은 NPS 감지 구조가 배치 된 SiO2 층으로 코팅됩니다. 센서는 얇은 유전 물질로 코팅 될 수 있습니다. 표준 코팅에는 SiO2, Si3N4, Al2O3 및 TiO2가 포함됩니다.





결합된 측정 설정

Insplorion Acoulyte 센서는 표준 Q-Sense Window Module에 장착되고 Insplorion Acoulyte 광학 마운트는 모듈 상단에 배치됩니다.


질량, 점탄성 및 굴절률 (RI)의 실시간 변화. 복잡한 프로세스를 빠르고 확실하게 이해하기위한 보완 정보





분자 조직 / 구조

결합 된 NPS 및 QCM-D 측정은 분자 흡착, 형태 변화 및 용매 손실의 신호를 해석하는 데 도움이됩니다.





무엇이 감지되나?


NPS

분자 질량 및 / 또는 형태의 변화로 인해 표면에 가까운 RI의 변화.


QCM-D

분자 흡착 / 탈착 또는 용매 함량의 변화로 인한 질량 변화 구조적 변화로 인한 강성의 변화.










분자 탈착 (흡착)


후막 (<~ 1 μm)으로부터 분자 탈착 (흡착)의 시간 및 깊이 분해 측정. Acoulyte를 사용하면 흡착 / 탈착 이벤트와의 팽창을 구별 할 수도 있습니다.



무엇이 감지되나?


NPS

표면에 가까운 RI 변화 (<30 nm).


QCM-D

막 전체에서 질량의 변화



Polymers, Hydrogels









Lipid bilayers

Acoulyte는 얇은 표면 필름의 형성 과정에 대한보다 상세한 해석을 가능하게합니다.




무엇이 감지되나?


NPS

Vesicles가 흡수 될 때 RI가 증가합니다.

Vesicles가 파열 될 때 RI 증가합니다.


QCM-D

Vesicles가 흡착 될 때 질량이 증가합니다. (Dissipation 증가)

Vesicles가 파열 될 때 질량이 감소합니다. (Dissipation 감소)











가스 흡착 / 탈착


QCM-D와 NPS를 결합함으로써 깊이 프로파일 링을 달성하고 표면지지 필름에서 확산 시간과 메커니즘을 연구 할 수 있습니다.



무엇이 감지되나?


NPS

센서 / 샘플 인터페이스에서 RI 변경.


QCM-D

막의 상단과 전체에서 질량의 변화.









Metal-organic frameworks, polymers, hydrogels, porous films
